液晶大气湍流模拟器

本产品可快速、定量模拟光束在大气传输时受大气湍流影响的情况。可模拟光束在湍流大气中传输时，受大气湍流影响所引起的：光强闪烁（有限孔径接收条件下）、到达角起伏、光束扩展、光斑漂移、光相位畸变以及光束相干度退化等效应）。输入参数可配置，可对传输距离、折射率结构常数、大气相干长度等参数进行设置，输出结果可监测。可广泛用于各种类型工作在大气环境中激光系统的功能验证及性能测试等。

采用液晶光阀（LCOS）改变光束波前，定量模拟大气湍流、高功率激光的热晕等引起的效应，输入参数即可配置湍流特性，可对海拔高度、仰角、传输距离、时间以及地点等参数进行设置，输出结果可监测、可与理论值比较。

液晶大气湍流模拟器可模拟激光在地球大气环境中传输的主要效应特性，如：光强闪烁、到达角起伏以及光斑漂移等；输入参数可配置，可对海拔高度、仰角、传输距离、时间以及地点等参数进行设置，输出结果可监测、可与理论值比较。可广泛用于各种类型大气信道激光系统的功能验证及性能测试等。

本产品已完成多项关键技术攻关，进入中试阶段，本产品的成功转化，将创造巨大的经济价值和社会价值，为行业发展提供新的增长点。

技术优势：

• 湍流生成精度高；
• 重复性低；
• 搭建快速，可快速部署。

应用领域：

• 无线光通信系统测试；
• 各类型激光测距、雷达系统测试；
• 其它类型工作在大气环境中的激光系统。

主要技术指标：

软件功能及界面：

软件界面如下图所示，具有三种工作模式可供选择：

• 直接输入大气相干长度进行湍流模拟，湍流相位屏为实时生成。
• 采用泽尼克多项式生成相位屏。进行湍流模拟。
• 输入大气环境参数，软件自动计算大气相干长度进行湍流模拟。

• 基本原理：采用液晶器件（LCOS）改变光束波前，定量模拟大气湍流、高功率激光的热晕等引起的效应，如：图像模糊、光斑漂移和闪烁、到达角起伏、热晕等现象；



  基于LCOS的液晶大气湍流模拟器在自适应光学系统中模拟大气湍流扰动

• 主要特点：

(1) 空间分辨率高；

(2) 定量参数调节；

(3) 可编程控制；

(4) 可视化展示效果。

• 湍流调节：输入参数即可配置湍流特性，可对海拔高度、仰角、传输距离、时间以及地点等参数进行设置，输出结果可监测、可与理论值比较。

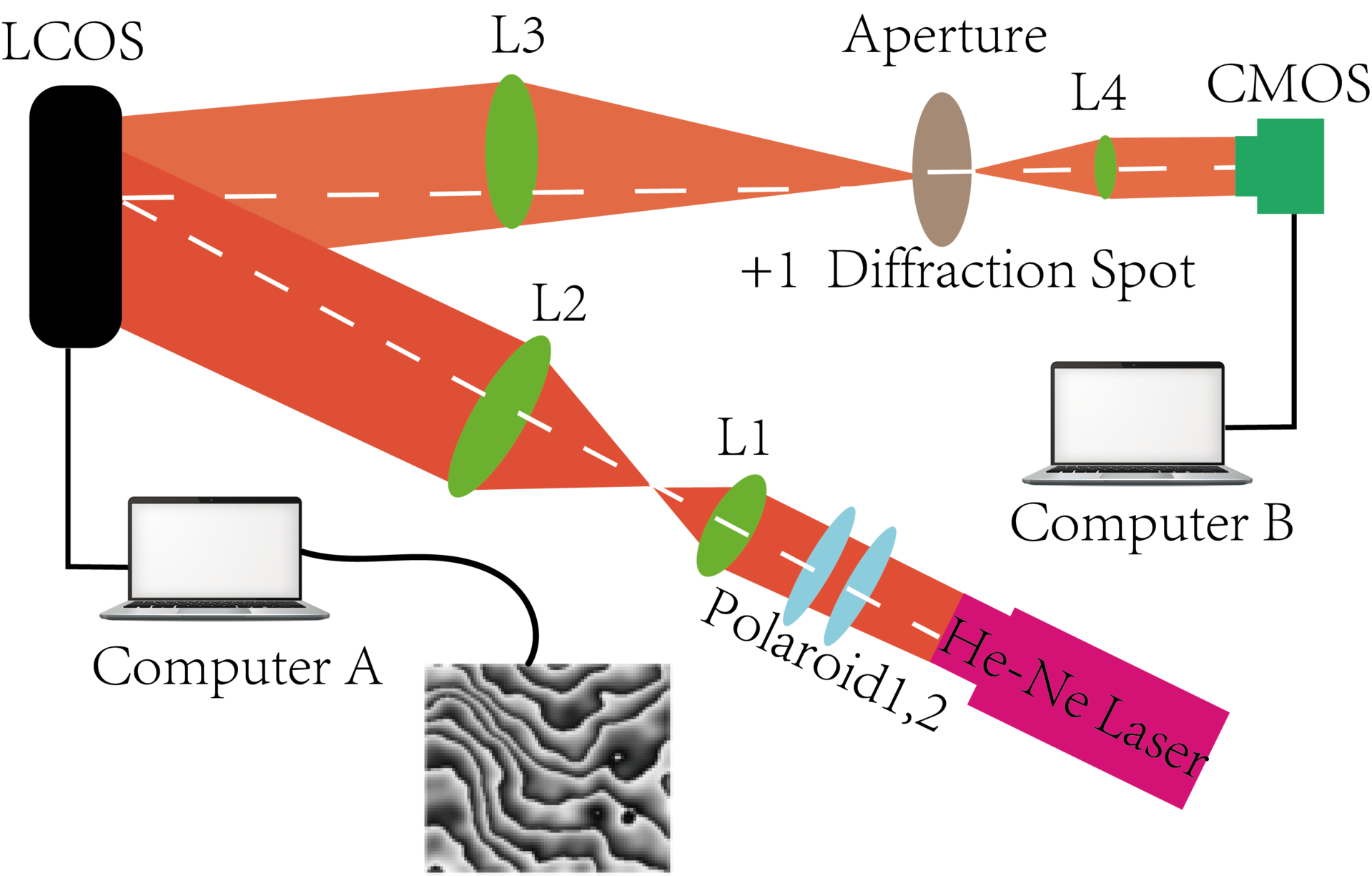

• 使用方法：下图为液晶大气湍流模拟器典型应用光路，可对大气湍流与热晕联合效应进行实验室模拟。

• 应用场景：可用于各种地基光学望远镜、星载望远镜、大气信道激光系统的功能验证及性能测试等。
